| 静電容量式タッチスイッチとは |  |
||||||

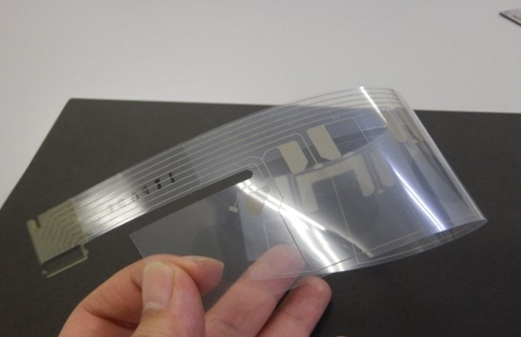

| 弊社シルク印刷の技術を用いて、薄型の静電容量センサーを製造しています。 人体(多くは指)と対象物間の静電容量の変化を検出し 非接触センサやタッチスイッチを形成することができます。 PETフイルム素材なので透明度が高く、薄く、軽く、フレキシブルです 【採用事例】 ●家電・・・冷蔵庫、炊飯器 etc. ●住設・・・レンジフード、照明スイッチ etc. ●産機・・・電子顕微鏡、電動ドリル etc. |
|||||||
 |
特徴 | ||||||
| ①周りの美観に合わせた高いデザイン性の実現が可能 →透過性を活かした光るスイッチ、黒系、白系、木目等幅広くご案内します。 ②幅広いユーザー様から親しまれるフラットデザイン・清掃性の向上 →表面がフラットなため、清掃性が高く、 且つ硬度の高いガラス等も採用可能です。 ③高耐久スイッチによるロングライフ製品への安心感 →物理的打鍵がないため、打鍵寿命がなく、安心してご利用いただけます。 ④シンプル設計で工数大幅削減 →シンプルな積層構造である、且つ回路等の設計は弊社へお任せ下さい。 ⑤液体や金属の検出、非接触等への応用・適用が可能 →静電容量を検知する事を応用して、スイッチ以外の用途でもご相談ください。 |
|||||||
| スイッチとしてのご採用例 | |||||||

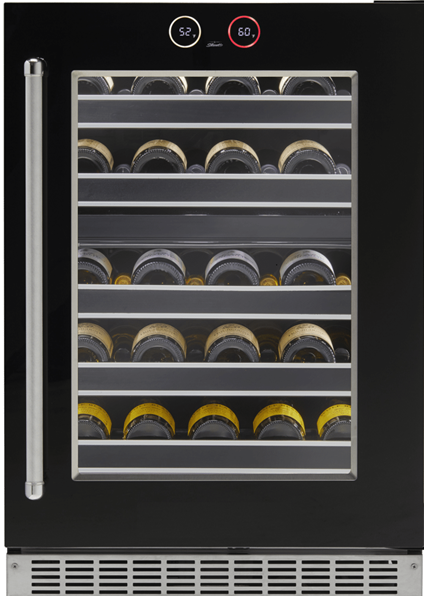

| IHクッキングヒーター | レンジフード | ワインセラー | 冷蔵庫など | ||||
 |
 |
 |
 |
||||

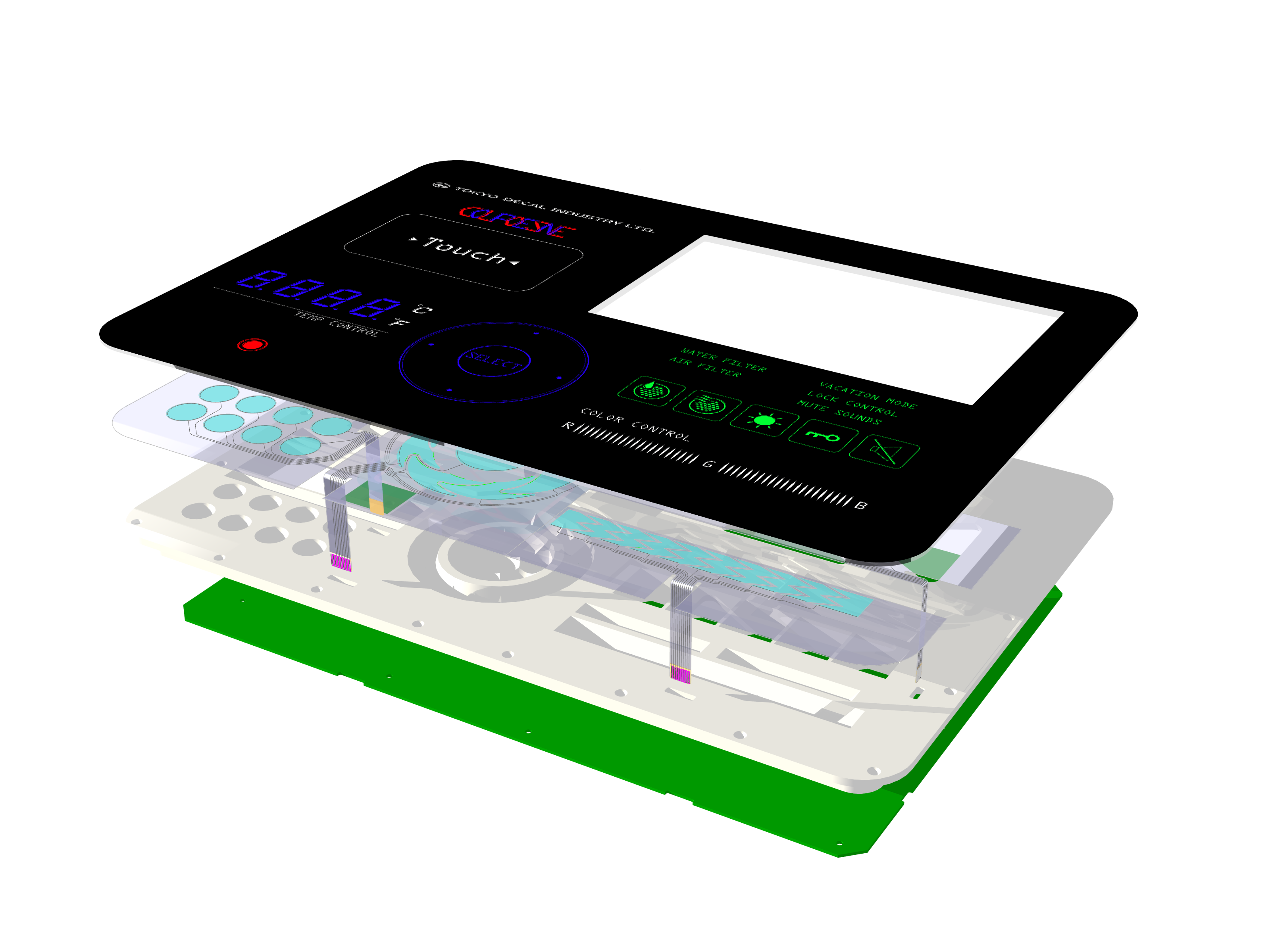

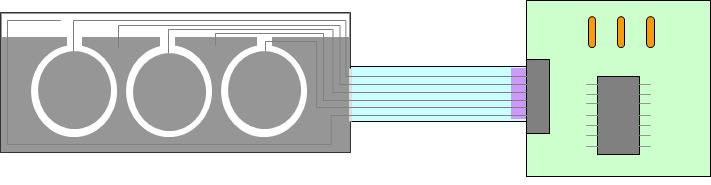

| 接続は当社のフイルムセンサパターンの先端を、基板側のコネクターに差し込むだけで 容易に接続が可能です。 |
|||||||
フイルムセンサパターン 基板 |
|||||||

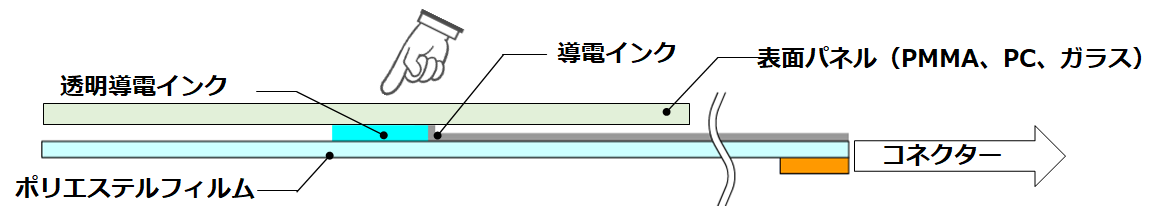

断面構造 |
|||||||
| 液量センサ 当社のセンサフイルムを液体ケースの外側に貼り付けることで 水位を検知することが可能ですので、液量センサとしてもご使用いただけます。 |
|||||||
   |

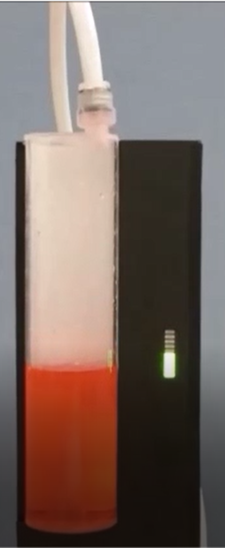

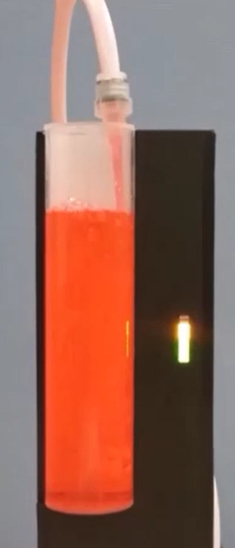

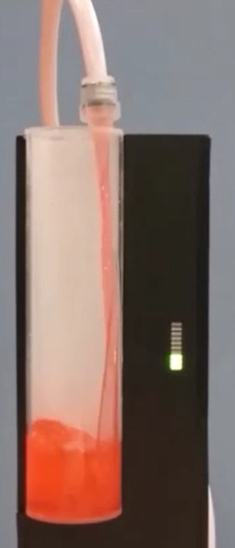

左のデモ機は、液量の水位を検知した結果をLEDで表示しています。 | ||||||
| 当社センサフイルムをお試しいただくことが可能です！ | |||||||
| お試し品ラインナップ | |||||||

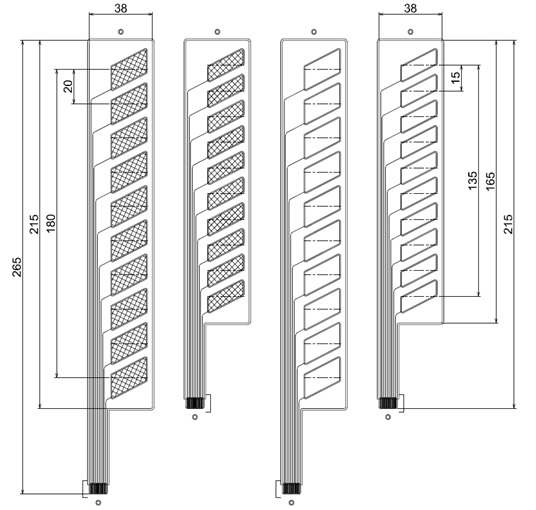

商品名 ①LD-180C ②LD-135C ③LD-180T ④LD-135T |
|||||||
| 【注】本センサーシートの制御に必要なマイコンやソフトウェアは別途御準備願います。 ＜センサー部＞ 銀ペースト（メッシュ状）＋カーボン（全体）印刷タイプ：①LD-180C ②LD-135C 透明導電印刷タイプ（完全な透明ではございません）：③LD-180T ④LD-135T ＜特徴＞ 薄く可とう性を有する静電容量式センサーシートです。 スイッチや液体の検出への応用・適用が可能です。 |
|||||||
| ＜仕様＞ | |||||||
| サイズ：W38×L265mm ①LD-180C , ③LD-180T W38×L215mm ②LD-135C , ④LD-135T 基材：ポリエステルフィルム 厚み0.1mm コンタクトピッチと極数：1mmピッチ , 10極 適用コネクター例：FMNタイプ(日本圧着端子製) 最大電圧：DC12V 最大電流：20mA 使用温度範囲：-10 ～ 50℃ 保存温度範囲：-20 ～ 60℃ 使用静電マイコン例：サイプレス PsoCシリーズ , ルネサス RXシリーズ |
|||||||
| ＜お試しセンサフイルム価格(税込)＞ 上記の商品①～④全て1個当たり1,100円です。 1度に購入できる最大数量は、20個までとなります。 送料として別途430円(税込)の費用が発生いたします。(発送先は日本国内に限らせていただきます。） ＜安全上のご注意＞ 本製品はセンサ評価用として作られております。 評価検証用途以外での使用および再販は禁止致します。 お子様の手の届かない場所での保管をお願いします。 購入につきましては、法人または開発・設計ご担当者のみとさせて頂きます。 お問い合わせは、下記の「お問い合わせはコチラから」からお願いいたします。 お問い合わせはコチラから  製品のご購入を希望される方は 下記の「ご購入はコチラから」からお願い致します。 ご購入はコチラから |
|||||||
